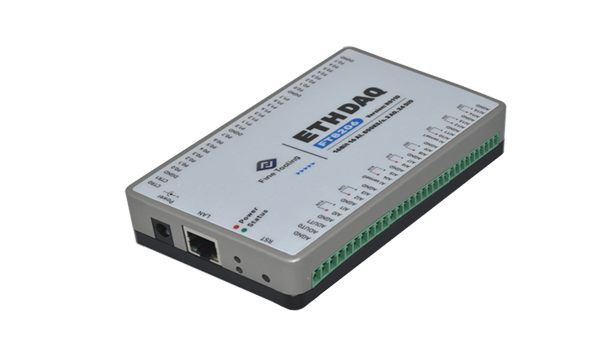

FT8206多功能数据采集模块
FT8206 DAQ 属于FT 8000系列多通道数据采集卡。8000系列属于基础类DAQ选择，适用于对大多数工业应用以及音频分析的场景。在FT8205的基础上，增加了保护电路。FT8206具有AI SENSE接口。 新增AI可配置为伪差分输入功能。通信总线分为USB，以太网，Fidas。自带的HWSuit工具包，对系统调试或者实验十分方便。
产品特性:
● 16通道模拟输入，16bits分辨率，最大采样率800KS/s
● 可编程模拟输入量程：±10V，±5V
● AI可配置为伪差分输入
● 2通道模拟输出，16bits分辨率，最大采样率为1.2MS/s
● 24Bits 双向数字IO，可按Bit/Port设置为输入输出，3.3V逻辑电平
● 2通道定时/计数器
● FT Studio、LabVIEW、Visual Studio等工具进行二次开发支持
概述:
FT8206提供最多16通道单端模拟输入、8通道差分模拟输入、16Bit、采样率最大800KS/s、24位DIO等功能，且部分通道间可实现同步采样，可满足许多常见的测量要求。该设备适用于各种工业应用，如实验室自动化、研究和设计验证等。免费的Finetooling HWSUIT配套软件提供了基本的测量和分析功能，如SNR、THD、SINAD等分析，而方瞳的自动化测试平台FT Studio支持所有USB DAQ SilverX 系列的数据采集卡，方便用户快速使用。
应用场景:
lATE电子产品功能测试
l虚拟仪器实验室
l音频与振动分析
模拟输入特性:
下面所有的测量结果都是在室温25℃下测量，除非有特别说明。
|
模拟输入指标 |
FT8203 |
FT8204 |
FT8205 |
FT8206 |
|||
|
模拟输入通道数 |
16通道单端 |
8通道差分 |
8通道差分/16通道单端 |
||||
|
采样率 |
AI0-15共享800KS/s |
AI0-7共享800KS/s |
AI0~7, 8~15, 16~23组内部独立共享800KS/s |
||||
|
分辨率 |
16 bits |
||||||
|
DNL |
±1LSB |
||||||
|
INL |
±1LSB |
||||||
|
AI SENSE |
无 |
无 |
无 |
AI SENSE 0 / 1 |
|||
|
Input Signal 1KHz, DIFF; 800KSPS, 8K Samples: |
|||||||
|
SNR ( 20Vpp ) |
>92dB |
||||||
|
SINAD ( 2Vpp ) |
>93dB |
||||||
|
THD ( 2Vpp ) |
<0.002% |
||||||
|
定时分辨率 |
50ns |
||||||
|
输入耦合 |
DC |
||||||
|
输入量程 |
±10V, ±5V |
||||||
|
输入阻抗 |
|||||||
|
AI+ to AIGND |
> 10GΩ | 6.4pF |
||||||
|
AI- to AIGND |
> 10GΩ | 6.4pF |
||||||
|
输入偏置电流 |
±20pA |
||||||
|
采样点缓存FIFO大小 |
8192 samples |
||||||
|
多通道扫描缓存大小 |
8192 samples |
||||||
模拟输出特性：
下面所有的测量结果都是在室温25℃下测量，除非有特别说明。
|
模拟输出指标 |
参数 |
|
通道数 |
2通道，单端输出 |
|
ADC分辨率 |
16 bits |
|
SNR(Signal : 20Vpp, 1KHz) |
>100dB |
|
SINAD(Signal : 10Vpp, 1KHz) |
>83dB |
|
THD(Signal : 10Vpp, 1KHz) |
<0.008% |
|
DNL |
±1LSB |
|
数据更新速率 |
1.2MS/s/CH |
|
定时分辨率 |
50ns |
|
输出耦合 |
DC |
|
输出量程 |
±10V |
|
输出阻抗 |
0.2Ω |
|
输入偏置电流 |
±20pA |
|
AO输出数据缓存 |
1024 samples |
|
压摆率 |
20V/uS |
数字IO/PFI：
下面所有的测量结果都是在室温25℃下测量，除非有特别说明。
|
数字IO/PFI指标 |
参数 |
|
通道数 |
24Bits DIO, 2Bits PFI(P0.0/P0.1) |
|
参考地 |
DGND |
|
方向控制 |
每个位可以单独设置为输入输出 |
|
输入电压范围 |
0~3.3V |
|
输入高电平 |
2.2V~3.3V |
|
输入低电平 |
<0.7V |
|
输出高电平 |
>3.2V |
|
输出低电平 |
<0.1V |
|
最大驱动电流 |
4mA |
|
上电初始状态 |
输入 |
|
定时器分辨率 |
20ns |
|
PFI |
可以输出占空比可调节的方波 |
计数/定时器
下面所有的测量结果都是在室温25℃下测量，除非有特别说明。
|
特性 |
参数 |
|
通道数 |
2通道，可同时工作 |
|
参考地 |
DGND |
|
计数/定时器位数 |
32Bits |
|
输入电压范围 |
0~3.3V |
|
输入高电平 |
2.2V~3.3V |
|
输入低电平 |
<0.7V |
|
计数测量 |
边沿计数 |
|
计数方式 |
向上计数 |
|
时钟精度 |
10PPM |
|
定时时钟 |
50MHZ |
|
定时分辨率 |
20ns |
如果了解更加详细的信息，请下载产品手册.
售前咨询请联系: 020-82108945-8002
