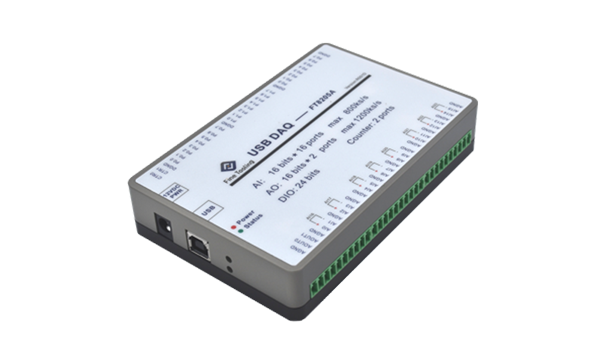

FT8205 多功能USB数据采集模块
FT8205 USB DAQ 属于FT 8000系列多通道USB数据采集卡。8000系列属于基础类DAQ选择，适用于对大多数工业应用以及音频分析的场景。使用USB 2.0高速传输，即插即用，使用便捷。底层驱动基于每一张USB DAQ 完全独立的UID来通信，即使同一台电脑连接多张USB DAQ，也可以准确而稳定的控制。自带的FTHWSuit工具包，对系统调试或者实验十分方便。
产品特性：
● 16bit分辨率模拟输入口配置灵活，可以最大设置为16个单端输入或者8个差分输入
● 最高800KS/s模拟输入采样率
● 可编程模拟输入量程：±10V，±5V
● 2通道同步模拟输出，最高1.2MS/s采样率，输出±10V
● 24个双向数字IO
● 2个32bit ，最大50MHz 计数定时器
● LabVIEW、Visual Studio以及MATLAB开发支持
8000系列的USB DAQ，均采用USB 2.0高速通信，即插即用的安装最大程度降低了设置和配置时间，既保证用户安装方便，以满足高采样率数据实时传输要求。FT8205使用外部12VDC直流输入供电，避免了USB供电能力的限制，因此拥有更加丰富的功能。 出厂标配一个12VDC电源适配器和一根USB2.0高速传输Type A转B 线缆（MPN：FTUABMM15001）。
免费提供FT Studio技术支持，集成音频、振动相关采集算法
|
系统支持： ● Windows 7/10 ● Linux |
软件兼容： ● LabVIEW ● Visual Studio ● MATLAB ● FT Studio |
|
应用场景：
l ATE电子产品功能测试；
l 虚拟仪器实验室
l 音频与振动分析
8000系列选型对照表：
|
型号 |
模拟输入功能 |
模拟输出功能 |
数字IO |
定时计数器 |
||||||
|
输入通道 |
分辨率 (bits) |
采样率 (KSPS) |
分辨率 (bits) |
通道 |
采样率 (KSPS) |
通道 |
分辨率 (ns) |
计数 位数 |
||
|
FT8202 |
8 SE |
16 |
800 |
16 |
2 |
1200 |
24 |
2 |
20 |
32 |
|
FT8203 |
16 SE |
16 |
800 |
16 |
2 |
1200 |
24 |
2 |
20 |
32 |
|
FT8204 |
8 DIFF |
16 |
800 |
16 |
2 |
1200 |
24 |
2 |
20 |
32 |
|
FT8205 |
8DIFF\16SE |
16 |
800 |
16 |
2 |
1200 |
24 |
2 |
20 |
32 |
AI功能技术参数
|
型号 |
FT8202 |
FT8203 |
FT8204 |
FT8205 |
||
|
通道数 |
8/SE |
16/SE |
8/DIFF |
8 DIFF 或 16 SE |
||
|
同步采样 |
否 |
|||||
|
ADC分辨率 |
16BIT |
|||||
|
ADC类型 |
SAR |
|||||
|
采样率 |
max：800KS/s |
|||||
|
FIFO |
8K 采样点 |
4K 采样点 |
||||
|
模拟输入量程 |
±10V, ±5V |
|||||
|
模拟输入电压 |
范围：±12V，超过该电压将损坏数据采集模块 |
|||||
|
输入阻抗 |
> 1GΩ (AI to GND in DC) |
|||||
|
输入耦合方式 |
DC |
|||||
|
触发方式 |
软件触发 |
|||||
|
最大电压范围的精度 |
2100uV |
|||||
|
最大直流偏移 |
700uV |
|||||
|
定时器分辨率 |
20ns |
|||||
|
带宽-3dB |
400Khz |
|||||
模拟输出性能指标：
|
型号 |
FT8202 |
FT8203 |
FT8204 |
FT8205 |
||
|
通道数 |
2 |
|||||
|
DNL |
±1LSB |
|||||
|
分辨率 |
16BIT |
|||||
|
更新速率 |
max：1.2MS/s |
|||||
|
最大任意波点数 |
1K 采样点/通道 |
|||||
|
输出电压范围 |
±10V |
|||||
|
输出阻抗 |
50Ω |
|||||
|
输入耦合方式 |
DC |
|||||
|
驱动电流 |
max:10mA |
|||||
|
触发方式 |
软件触发 |
|||||
|
压摆率 |
>1.8V/uS |
|||||
|
上电初始值 |
0V |
|||||
独立工作的Counter/Timer性能指标：
|
型号 |
FT8202 |
FT8203 |
FT8204 |
FT8205 |
||
|
通道数 |
2 |
|||||
|
计算器位数 |
32bit |
|||||
|
输入电压范围 |
0~3.3V |
|||||
|
输入高电平 |
2.2V~3.3V |
|||||
|
输入低电平 |
< 0.7V |
|||||
|
计数器测量 |
边沿测量 |
|||||
|
计数方向 |
向上计数 |
|||||
|
内部定时时钟 |
50 Mhz |
|||||
|
最小高电平脉宽 |
20 ns |
|||||
|
最小低电平脉宽 |
20 ns |
|||||
|
定时器分辨率 |
20 ns |
|||||
具体详情请下载用户手册。
售前咨询请联系：020-82108945-8002
