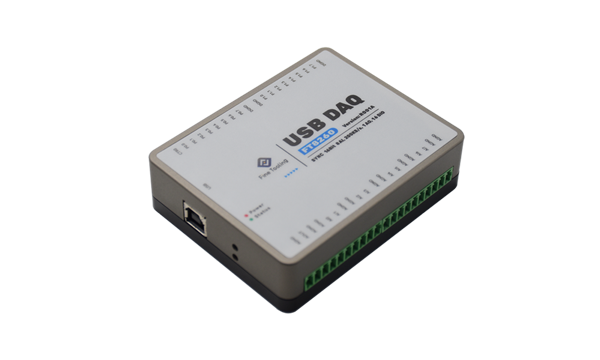

FT8260 USB数据采集模块
概述：
FT8260提供最多8通道单端模拟输入、1通道模拟输出、16Bit采样率、最大200KSPS/CH、16位DIO等功能，可满足许多常见的测量要求。该设备适用于各种工业应用，如实验室自动化、研究和设计验证等。免费的Finetooling HWSUIT配套软件提供了基本的测量和分析功能，如SNR、THD、SINAD等分析。
产品特性：
● 隔离式，8通道模拟输入，同步采集，16bits分辨率，最大采样率200KSPS/CH
● 可编程模拟输入量程：±10V，±5V
● 1通道模拟输出，16bits分辨率，最大采样率为1.2MS/s
● 16Bits双向数字IO，可按Bit/Port设置为输入输出，3.3V逻辑电平
● 1通道定时/计数器
● 支持:FT Studio、LabVIEW、Visual Studio等工具进行二次开发
模拟输入特性:
下面所有的测量结果都是在室温25℃下测量，除非有特别说明。
|
特性 |
参数 |
|
FT8260 |
8通道单端 |
|
分辨率 |
16 bits |
|
DNL |
±1LSB |
|
INL |
±1LSB |
|
同步采样 |
是 |
|
采样率 |
200KSPS/CH |
|
定时分辨率 |
50ns |
|
输入耦合 |
DC |
|
输入量程 |
±10V, ±5V |
|
输入电流最大值 |
±10mA |
|
输入阻抗 |
|
|
AI+ to AIGND |
> 10GΩ | 6.4pF |
|
AI- to AIGND |
> 10GΩ | 6.4pF |
|
输入偏置电流 |
±20pA |
|
采样点缓存FIFO大小 |
8192 samples |
模拟输出特性：
下面所有的测量结果都是在室温25℃下测量，除非有特别说明。
|
特性 |
参数 |
|
通道数 |
1通道，单端输出 |
|
ADC分辨率 |
16 bits |
|
SNR(Signal : 20Vpp, 1KHz) |
>100dB |
|
SINAD(Signal : 10Vpp, 1KHz) |
>83dB |
|
THD(Signal : 10Vpp, 1KHz) |
<0.008% |
|
DNL |
±1LSB |
|
数据更新速率 |
1.2MS/s/CH |
|
定时分辨率 |
50ns |
|
输出耦合 |
DC |
|
输出量程 |
±10V |
|
输出阻抗 |
0.2Ω |
|
输入偏置电流 |
±20pA |
|
AO输出数据缓存 |
2048 samples |
|
压摆率 |
20V/uS |
|
最大驱动电流 |
10mA |
数字IO/PFI：
下面所有的测量结果都是在室温25℃下测量，除非有特别说明。
|
特性 |
参数 |
|
通道数 |
16Bits DIO, 2Bits PFI(P0.0/P0.1) |
|
参考地 |
DGND |
|
方向控制 |
每个位可以单独设置为输入输出 |
|
输入电压范围 |
0~3.3V |
|
输入高电平 |
2.2V~3.3V |
|
输入低电平 |
<0.7V |
|
输出高电平 |
>3.2V |
|
输出低电平 |
<0.1V |
|
最大驱动电流 |
4mA |
|
上电初始状态 |
输入 |
|
定时器分辨率 |
20ns |
|
PFI |
可以输出占空比可调节的方波 |
计数/定时器：
下面所有的测量结果都是在室温25℃下测量，除非有特别说明。
|
特性 |
参数 |
|
通道数 |
1通道 |
|
参考地 |
DGND |
|
计数/定时器位数 |
32Bits |
|
输入电压范围 |
0~3.3V |
|
输入高电平 |
2.2V~3.3V |
|
输入低电平 |
<0.7V |
|
计数测量 |
边沿计数 |
|
计数方式 |
向上计数 |
|
时钟精度 |
10PPM |
|
定时时钟 |
50MHZ |
|
定时分辨率 |
20ns |
