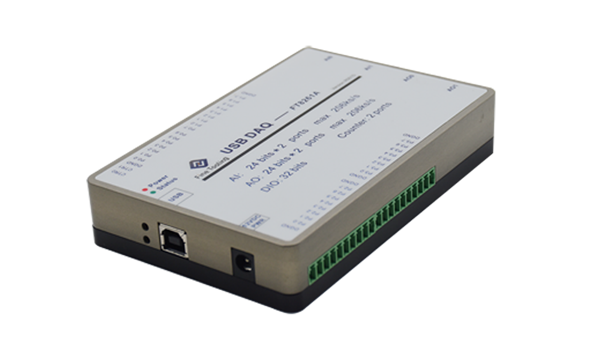

FT8461音频测试模块、音频测试仪器

概述：

FT8461专为以下应用设计：音频测试和测量；噪声和振动诊断；机器状态监测；汽车测试；噪声、振动和声振粗糙度(NVH)分析；以及实验室研究。该采集卡提供软件可配置的AC/DC耦合、抗混叠滤波以及IEPE调理，以确保用户能够使用麦克风、加速度计及其他具有高动态范围的传感器进行精确的测量。FT8461还具有FT Studio、LabVIEW、Visual Studio等平台的驱动程序和配置实用程序，可简化配置和测量。

产品特性：

● 2通道模拟输入，24bits分辨率，采样率范围1KS/s~206KS/s ，集成DDS数字频率合成技术，每个通道采样率可单独设置

● AI输入支持AC/DC耦合，可通过软件选择，且每个通道可单独设置

● AI输入支持差分和单端，可通过软件进行选择，且每个通道可单独设置

● AI输入增益可通过软件选择，输入信号最大幅度为±42.4V

● 集成可变抗混叠和抗镜像滤波器，最大限度的降低后期数据处理难度

● 2通道模拟输出，24bits分辨率，最大采样率为206KS/s

● AO支持差分和单端输出，可通过软件选择，每个通道可单独设置

● AO可输出任意AC信号或DC信号，可通过软件配置

● 32Bits 双向数字IO，可按Bit/Port设置为输入输出，3.3V逻辑电平

● 2通道定时/计数器

● FTStudio、LabVIEW、Visual Studio等语言进行二次开发支持

免费的测试软件(Finetooling HWSUIT)

物理接口：

l 模拟AI和AO接插件：BNC母头

l DIO接插件：3.84mm间距线连接器

l USB接插件：USB Type-B Female
