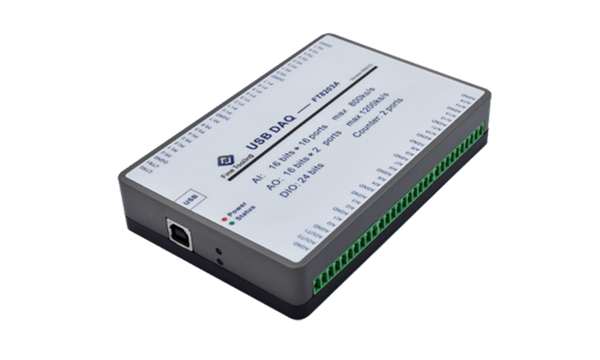

FT8203 基于USB数据采集卡
FT8203 USB DAQ 属于FT 8000系列多通道USB数据采集卡。8000系列属于基础类DAQ选择，适用于对大多数工业应用以及音频分析的场景。使用USB 2.0高速传输，直接由USB供电，使用便捷。自带的FTHWSuit工具包，对系统调试或者实验十分方便。
产品特性：
● 总共16个16bit 分辨率模拟输入口
● 最高800KS/s模拟输入采样率
● 可编程模拟输入量程：±10V，±5V
● 2通道同步模拟输出，最高1.2MS/s采样率，输出±10V
● 24个双向数字IO
● 2个32bit ，最大50MHz 计数定时器
● LabVIEW、Visual Studio以及MATLAB开发支持
8000系列的USB DAQ，均采用USB 2.0高速通信，其中FT8202，FT8203，FT8204直接采用USB供电方式直接采样USB供电方式，无需额外电源功能，让客户可以非常方便的搭建实验和测试环境。8000系列使用USB接口既保证用户安装方便，以满足高采样率数据实时传输要求，即插即用的安装最大程度降低了设置和配置时间
免费提供FT Studio技术支持，集成音频、振动相关采集算法
|
系统支持： ● Windows 7/10 ● Linux |
软件兼容： ● LabVIEW ● Visual Studio ● MATLAB ● FT Studio |
|
应用场景：
l ATE电子产品功能测试；
l 虚拟仪器实验室
l 音频与振动分析
8000系列选型对照表：
|
型号 |
模拟输入功能 |
模拟输出功能 |
数字IO |
定时计数器 |
|||||||
|
通道 |
输入 |
分辨率 (bits) |
采样率 (KSPS) |
分辨率 (bits) |
通道 |
采样率 (KSPS) |
通道 |
分辨率 (ns) |
计数 位数 |
||
|
FT8202 |
8 |
SE |
16 |
800 |
16 |
2 |
1200 |
24 |
2 |
20 |
32 |
|
FT8203 |
16 |
SE |
16 |
800 |
16 |
2 |
1200 |
24 |
2 |
20 |
32 |
|
FT8204 |
8 |
DIFF |
16 |
800 |
16 |
2 |
1200 |
24 |
2 |
20 |
32 |
AI功能技术参数
|
参数 |
USB8202 |
USB8203 |
USB8204 |
|
|
通道数 |
8/SE |
16/SE |
8/DIFF |
|
|
同步采样 |
否 |
|||
|
ADC分辨率 |
16BIT |
|||
|
ADC类型 |
SAR |
|||
|
采样率 |
max：800KS/s |
|||
|
输入FIFO |
8K 采样点 |
|||
|
模拟输入 量程 |
±10V, ±5V |
|||
|
模拟输入电压 |
范围：±13V，超过该电压将损坏数据采集模块 |
|||
|
输入阻抗 |
> 1GΩ (AI to GND in DC) |
|||
|
输入耦合方式 |
DC |
|||
|
触发方式 |
软件触发 |
|||
|
最大电压范围的精度 |
2100uV |
|||
|
最大直流偏移 |
700uV |
|||
|
定时器分辨率 |
20ns |
|||
模拟输出性能指标：
|
参数 |
FT8202 |
FT8203 |
FT8204 |
|
|
通道数 |
2 |
|||
|
DNL |
±1LSB |
|||
|
分辨率 |
16BIT |
|||
|
更新速率 |
max：1.2MS/s |
|||
|
最大任意波点数 |
1K 采样点/通道 |
|||
|
输出电压范围 |
±10V |
|||
|
输入耦合方式 |
DC |
|||
|
驱动电流 |
max:10mA |
|||
|
触发方式 |
软件触发 |
|||
|
压摆率 |
>1.8V/uS |
|||
|
上电初始值 |
0V |
|||
|
定时器分辨率 |
20ns |
|||
计数器性能指标：
|
参数 |
FT8202 |
FT8203 |
FT8204 |
|
|
通道数 |
2 |
|||
|
最大计数位数 |
32bit |
|||
|
输入电压范围 |
0~3.3V |
|||
|
高电平电压 |
2.2V~3.3V |
|||
|
低电平电压 |
< 0.7V |
|||
|
可选触发方式 |
Rising or Falling Edge |
|||
|
计数方向 |
Count Up |
|||
|
内部时钟频率 |
50 Mhz |
|||
|
最小计数高电平脉宽 |
20 ns |
|||
|
最小计数低电平脉宽 |
20 ns |
|||
|
计时分辨率 |
20 ns |
|||
具体详情请下载用户手册。
