高性能四核主控
采用 NXP Cortex-A53 内核控制器，4 核 1.6GHz，为测试、测量与控制系统提供强劲的计算能力。
Cortex-A53 · 4 核

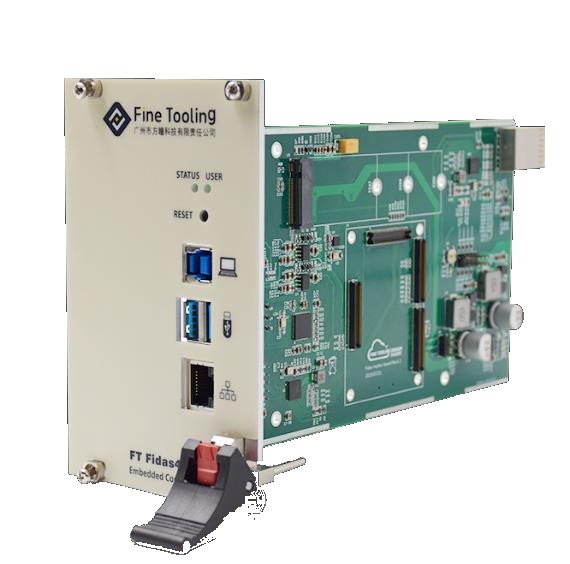

FT4322 Fidas 嵌入式控制器
4核
Cortex-A53 处理器
1Gbit/s
最大数据带宽
2GB
DDR4 内存
32GB
默认存储 · 可选固态硬盘
产品亮点
测试测量控制系统的紧凑核心
高性能计算、高数据吞吐与丰富接口，为 Fidas 平台提供可靠的嵌入式控制能力。
Linux 实时系统
运行 Linux 5.4.24 操作系统，稳定可靠，为上层应用开发与部署提供统一平台。
Linux 5.4.24高数据吞吐
最大 1Gb/s 数据带宽，支撑高速采集、数据回读与实时控制，保障系统性能。
1 Gbit/s丰富外围接口
2 个 USB3.0 Host、1 个 USB3.0 Slave、1 个千兆以太网接口，满足多种外围设备接入。
USB3.0 ×3 · GbE ×1灵活存储配置
默认 32GB 存储，可根据需要选择是否带固态硬盘，容量选配灵活方便。
32GB · 可选 SSD紧凑嵌入式设计
面向 Fidas 测试测量系统的一体化嵌入式核心，节省机箱空间，部署灵活高效。
嵌入式设计产品概述
为苛刻测试环境而生的嵌入式方案
FT4322 是 Fidas 系列高性能嵌入式控制器，为基于 Fidas 的测试、测量和控制系统提供紧凑的嵌入式设计方案。
除提供高 CPU 性能外，该控制器还具备高数据吞吐量与丰富的外围 I/O 端口，硬盘容量可根据需要自由选择，使用灵活方便。
Fidas 嵌入式控制器专门为满足测试、测量和控制系统的苛刻要求而设计，是 Fidas 机箱平台的主控核心。
系统与软件兼容
系统：Windows XP / Win7 / Win10 系统：Linux 软件：LabVIEW 软件：Visual Studio 软件：FT Studio
主机特性
关键参数一览
- 处理器
- Cortex-A53
- 内核数量
- 4 核
- 处理器频率
- 1.6GHz
- 内存
- 2GB DDR4
- 硬盘
- 默认为 32GB，可根据需要选择是否带固态硬盘
- 数据带宽
- 1 Gb/s
- 以太网
- 1 个，GbE
- USB
- 2 × USB3.0 HOST，1 × USB3.0 Slave
注：以上参数以 FT4322 产品手册 Rev1.0 为准，选型前请与方瞳科技确认最新规格。
调试工具 HWSuit
快速连接与调试
HWSuit 是 Fidas 系统的调试工具，可从方瞳科技官方网站下载，请下载 HWSuit V3.5.8.0 或之后版本。通过 HWSuit 可完成 Fidas 主机的终端创建、网络连接、触发与时钟配置、扩展卡管理等功能。
使用步骤
机箱上电，启动 HWSuit
Fidas 机箱正确上电，开启后打开 HWSuit。
创建终端
单击 HWSuit 的 New client 创建终端，终端名称可根据实际情况修改。
配置连接参数
根据 Fidas 主机的 IP 和端口进行连接，默认 IP：192.168.1.5，端口：18004。
连接主机
创建完终端后弹出连接窗口，填写产品 IP 和端口，单击连接；连接成功后即可查看产品信息并正常使用。
按需设置
连接成功后，主机界面可以根据需要进行触发、时钟、扩展卡与网络等配置。
