电池热测试数据不准怎么办？方瞳科技多通道精准测温解决方案

电池包热测试的痛点，很多测试工程师都深有体会：测点分布广、通道捉襟见肘，多路数据时间戳不同步，辛苦测出来的数据，却不敢直接采信。

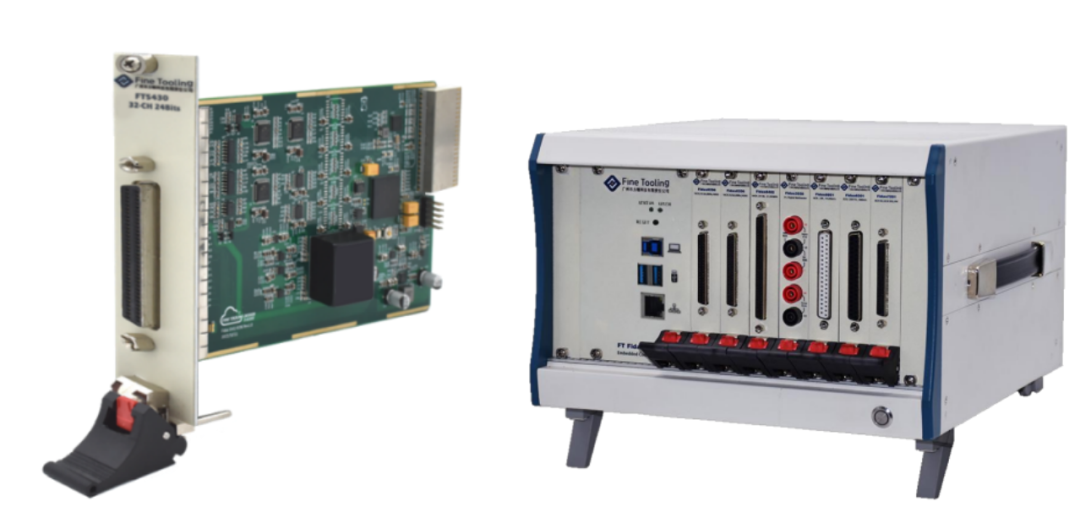

读完你将了解：针对这一行业难题，方瞳科技的 FT5430 给出一套成熟方案：32 通道支持温度、电压混合采集，依靠背板统一时间戳，一套硬件实现全域温度场同步采集，直击多点测温的工程难点。

对于新能源汽车电池包开发、储能模组可靠性验证，温度数据至关重要，是评估电芯一致性、排查热安全隐患、校验 BMS 控制算法的关键依据。

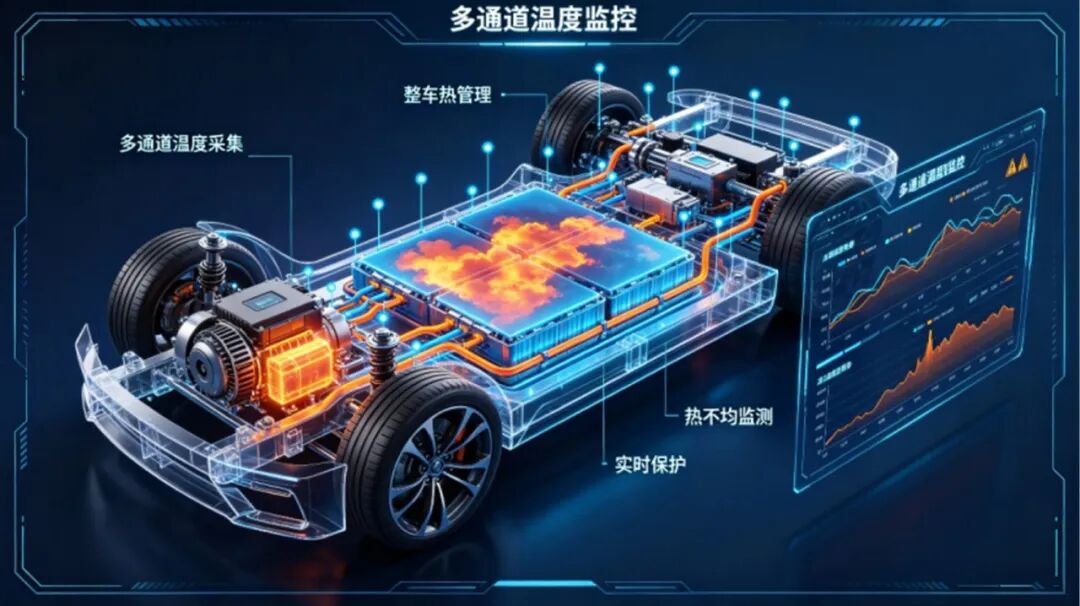

快充、循环老化、挤压冲击等试验工况中，电池包内部会形成复杂的温度场。局部电芯温升、模组间温差、极耳与壳体的温度梯度，都需要海量测点同步采集。

传统分散式测温方案，容易遇到通道不够、时序错位、传感器兼容差、现场电磁噪声干扰等麻烦，直接影响整套测试结果的可靠性。

1

硬件能力：可配置 + 高精度

一

32通道可灵活配置，温度电压混合采集

单模块 32 路模拟输入通道，每个通道可独立配置测量类型：热电偶（J/K/T/E/R/S/B）、PT100铂电阻、直流电压。电池包场景中，一部分通道接热电偶采集电芯、极耳、冷却板温度；剩余通道可同步采集电芯电压信号，同一套硬件同时拿到温度、电压原始数据，不用两套仪器搭系统，机柜布线与集成工作大幅简化。

四线 PT100 模式：每2个AI通道复用为一路RTD测量，最多支持16路四线热电阻；二线模式可开满 32路RTD通道，适配不同传感器选型方案。

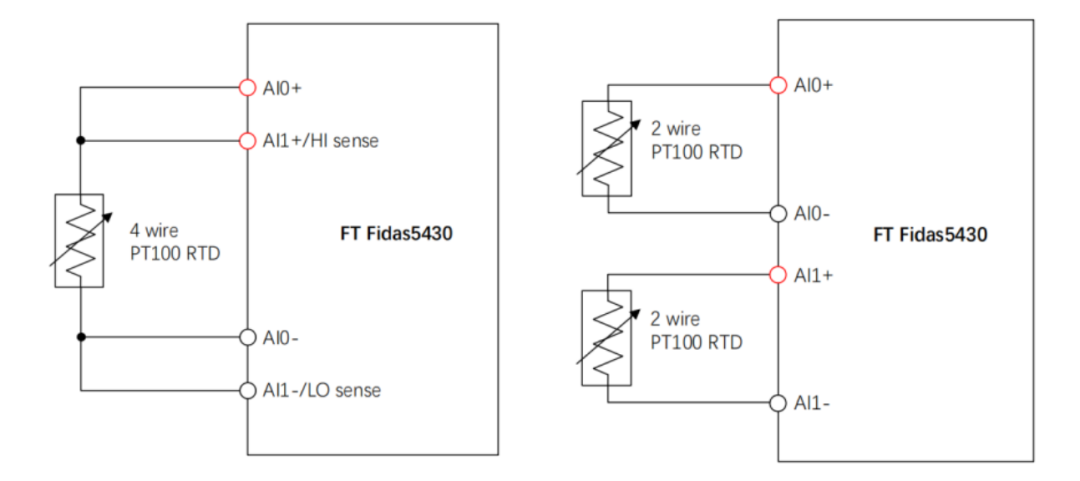

4线PT100与2线PT100的接线方法

💡科普：为什么要采电芯、极耳、冷却板温度？

① 电芯：电池储能基础单元。采集壳体温度，评估充放电产热与单体一致性，识别电芯劣化风险。

② 极耳：电芯大电流导出的金属接头。快充下极易因虚焊、接触电阻异常产生局部高温，是电池热安全的关键观测点——经常电芯温度不高，但极耳已经过热。

③ 冷却板：电池热管理散热部件。采集冷却板温度，评估散热系统吸热效率，对比电芯—冷板之间温差，校验 BMS 热管理控制策略。

三者相互配合，才能完整还原电池包全域温度场。FT5430 每个通道可独立配置，K 型热电偶接入即可同步获取以上多位置温度数据。

二

24bit 分辨率，高精度测温

Δ-Σ架构ADC

搭载24位Δ-Σ架构ADC，最大采样率 250S/s。

K型热电偶

0~300°C精度可达0.38°C，适配电池主流热试验；兼容J/T/E/R/S/B全系列热电偶。

PT100铂电阻

支持二线/四线；四线模式消除引线电阻，25°C模块环境下-200~-100°C典型精度0.05°C，电池常用 -40~150°C典型精度 0.07~0.09°C。

电压通道

精度≤±0.01%FS，量程 ±100mV~±48V，±60V硬件过压保护，温度、电压可混合采集。

📋 FT5430 主流工况测量精度简表

测量类型	工况条件	典型精度
K型热电偶	0~300°C	0.38°C
PT100 四线 RTD	-40~150°C（电池常用区间）	0.07~0.09°C
PT100 四线 RTD	-200~-100°C 低温段	0.05°C
直流电压	全量程	≤±0.02% FS
