信号质量分析：SNR / THD / SINAD 到底怎么测？一篇讲透
FT8206 实测SINAD＞93dB、等效有效位数ENOB＞15.2bit，16位高精度 +800KS/s 高速采样；配套HWSuit软件无需编程，一键完成波形采集、FFT 分析与指标自动计算。无论音频质检、工业信号采集还是高校实验，这套方法直接套用。
行业内评估 ADC、音频设备性能，主要看 SINAD、SNR、THD、THD+N 四大指标。下面用大白话逐个讲，并附 FT8206 实测数据。
(一)SNR信噪比
（Signal-to-Noise Ratio）
信号与纯噪声的比值（剔除谐波失真），只量化热噪声、量化噪声。理想 16 位 ADC 理论 SNR：6.02 × 位数 + 1.76 = 98dB，受硬件热噪声影响，实测值略低。
💡 大白话：
就像「安静房间里说话的清晰度」。数值越高，底噪越小，录出来的声音越干净。
(二)THD总谐波失真
（Total Harmonic Distortion）
取前 5 次谐波有效值总和与基波的比值，表征信号谐波失真程度。FT8206 实测：2Vpp 输入下 THD＜0.002%（-94dB），失真控制优异。
💡 大白话：
THD 衡量「声音有没有被带偏」。音频里谐波失真大了，音色会发闷、发破。
(三)SINAD信纳比
（Signal-to-Noise-and-Distortion）
综合指标：信号 ÷（噪声 + 失真总和），是评价 ADC 整体动态性能的核心参数。FT8206 实测：2Vpp 输入下 SINAD＞93dB。
💡 大白话：
SINAD 是一次「总分」，把噪声和失真一起算，最能说明这块芯片整体水平。
(四)THD+N总谐波失真+噪声
涵盖奈奎斯特带宽内所有谐波 + 噪声，是音频行业常用综合指标。
💡 大白话：
比 THD 更狠，连底噪一起算，是音频圈最常被引用的「综合素质分」
(五)关联公式&ENOB有效位数
① 换算公式：1/SINAD² = 1/SNR² + 1/THD²
② ENOB 有效位数（把 SINAD 折算为等效理想 ADC 位数）：ENOB = (SINAD − 1.76) / 6.02
FT8206 SINAD＞93dB → ENOB＞15.2bit
ENOB 把「实际表现」折算回理想 ADC 的位数。15.2bit 意味着几乎吃满了 16 位的理论性能。上面公式说明：SINAD 这个「总分」＝噪声明细 + 失真明细拼起来。
📋 四大指标速查表
| 指标 | 一句话含义 | FT8206 实测（2Vpp） |
|---|---|---|
| SNR | ||
| THD | ||
| SINAD | ||
| THD+N |
FT8206 配套 HWSuit 上位机，无需编程，可视化完成波形采集、FFT 分析、指标自动计算，新手也能快速上手。
(一) 硬件接线

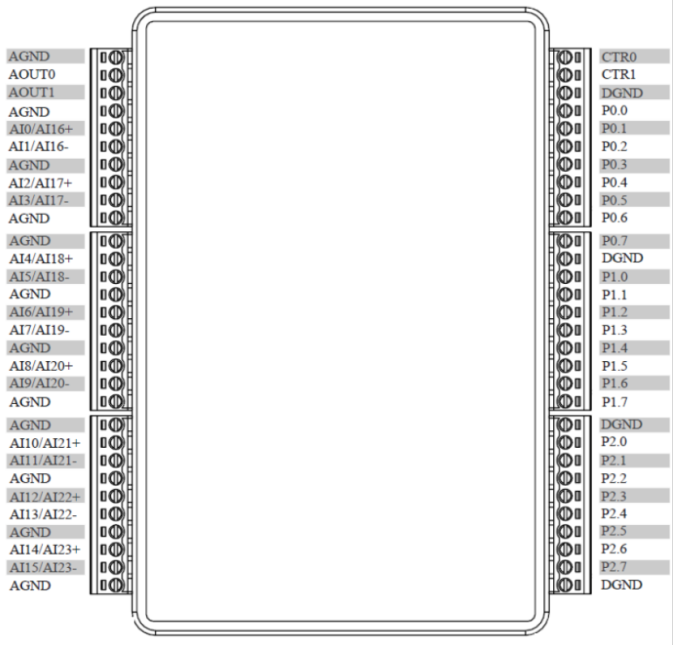

设备内置 2 路 AO 模拟输出，AO0 输出 1kHz 标准正弦波 → 接入 AI0 模拟输入，即可实现自测试，无需外接信号源。
不用额外买信号发生器，板子自己发标准音、自己收，闭环自测。
(二) 软件基础配置
• 通道模式：AI 选择电压模式，量程推荐 ±10V
• 采样参数：100KS/s、10000 采样点
• 功能开启：勾选 AI0 通道，启用「采集数据分析」
(三）三种采集模式
• 单次采样：单次采集即算 THD/SNR/SINAD/RMS/频率，适e合静态性能测试
• 循环采样：单次完成后立即开始下一次，相邻两次数据不连续
• 连续采样：实时采集分析，用于长时间监测信号质量波动，相邻两次数据连续
💡 大白话：
单次＝拍一张照；循环＝连拍但每张独立；连续＝录视频，前后连贯。
(四) 功能亮点

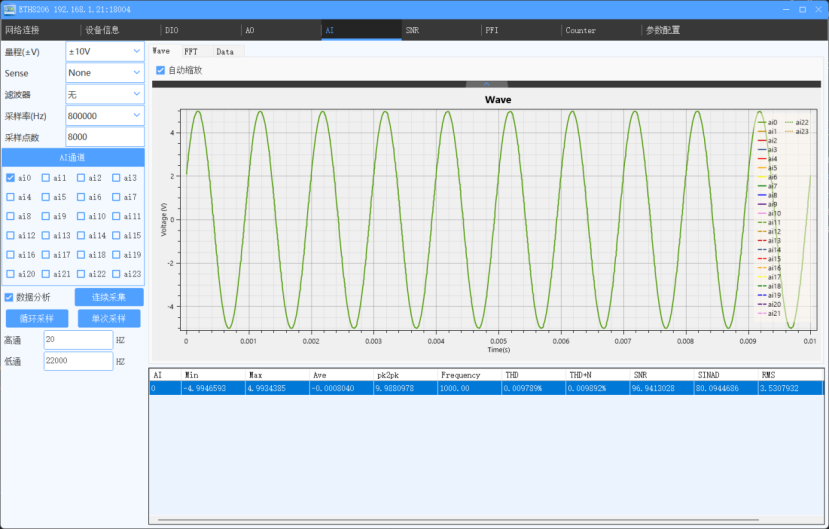

• 时域波形实时显示，支持滚轮缩放查看细节
• FFT 频谱自动生成，所有指标面板直读
• 支持数据、波形导出，方便报告制作
• 内置 AO 信号源，输出 SNR＞96dB，参考信号纯度高，可用于设备自校准
📚 Tips：
更多接线与寄存器配置详见《方瞳科技 FT8206 数据手册》与《HWSuit 操作手册》，官网「下载中心」可获取。
针对工业复杂现场、多通道测试场景，分享三大进阶用法，最大化 FT8206 硬件能力。
单端输入像「一根线传信号」，容易吃环境噪声；伪差分像「带屏蔽的双线」，把共模干扰抵消掉
• 分组规则：AI0-7 一组、AI8-15 一组、AI16-23 一组，组内共享采样率，不同组同步采样
• 适用场景：三相电力检测、双声道音频、多路相位同步采集，保证各路信号相位无偏差
• 2路32位计数器：支持边沿计数、周期、脉宽测量
• PFI触发端口：可输出可调占空比方波，实现DAQ与外部仪器、设备的精准时序同步
• 采样率至少为信号基频的10倍，保证 5 次谐波无混叠
• 采样点数 = 采样率 ÷ 目标频率分辨率（要 1Hz 分辨率，点数 = 采样率数值）
• 采样时间 = 采样点数 ÷ 采样率
💡 大白话：
想看得清高频谐波，采样率就得「拉高」；想分得出 1Hz 的差别，就得多采点。
• 复杂环境优先使用差分 / 伪差分输入，抑制共模噪声
• 输入信号幅度控制在满量程80% 左右，最大化 SNR
• 避开 50/60Hz 工频及其倍频做触发，减少工频干扰
• 多通道 800KS/s 高速连续采集受 USB 带宽、电脑性能限制，大点数建议用连续采集
• 板载 AO 输出THD＜0.008%，可作为标准信号源完成整机自校准
• 官网：www.finetooling.com（下载最新驱动、HWSuit 软件）
• 咨询热线：020-82108945
• 技术邮箱：Marketing@finetooling.com
• 配套资源：提供 LabVIEW、Visual Studio 二次开发例程
📝 文末小结
FT8206 凭借16 位高精度、800KS/s 高速采样、优秀的失真与噪声指标，搭配易用的 HWSuit 软件，打造了一套从信号采集、频谱分析到性能评估的一体化解决方案。无论是音频质检、工业信号采集、高校实验还是自动化测试，这套参数配置与分析方法都完全适用。
