从二极管到三极管击穿：FT3101源表器件4大实测指南
在分立器件研发、模拟IC选型与产线来料质检中，工程师常常面临两难：既要测准微安级的漏电流和毫伏级的导通压降，又要测稳器件的击穿边界而不至于把样片烧废。
方瞳FT3101高精度插卡式源表，凭借四象限工作模式与可编程Compliance（源限/流限）双重保护，恰好解决了这一矛盾。
以下是我们整理的4个经典器件实测案例，从常规I-V曲线到极限击穿，接线与参数均可直接复用。

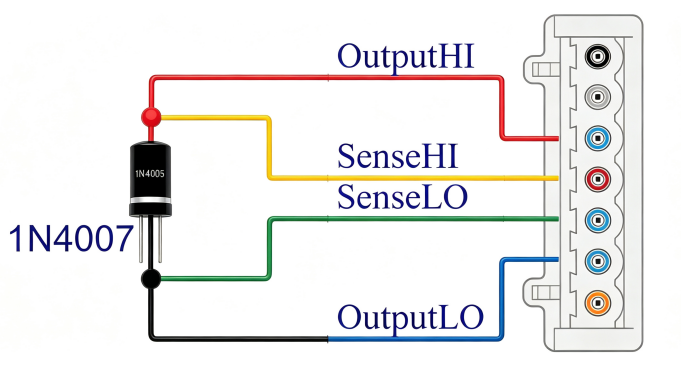

▍接线示意：
• Force HI / Sense HI → 二极管阳极
• Force LO / Sense LO → 二极管阴极
注：采用开尔文（4线）连接，消除线阻对低压测量的干扰。
▍FT3101参数设置：
• 模式：I-V曲线扫描
• 扫描范围：0.3V~1V
• 扫描步进：5mV
• 电流上限（Compliance）：1A
▍测试流程：执行VF从小到大的电压扫描，同时记录二极管两端的电流 IF 。

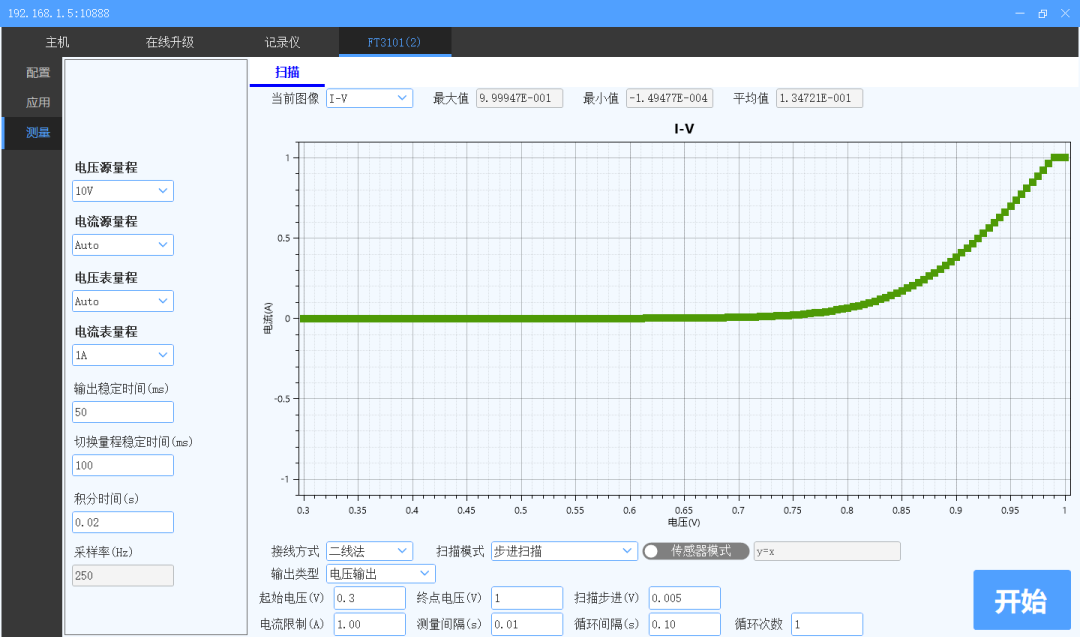

▍实测结果：从小电压逐步抬升，系统在约0.7V处观测到电流指数级抬升，与1N4007规格书标称导通压降完全吻合，无明显回滞，器件状态健康。
✍测试痛点：运放静态电流常在mA甚至μA级，传统电源+万用表分立测试极易受共地环路干扰。SMU单台即可完成“供电+测流”。
▍接线示意：

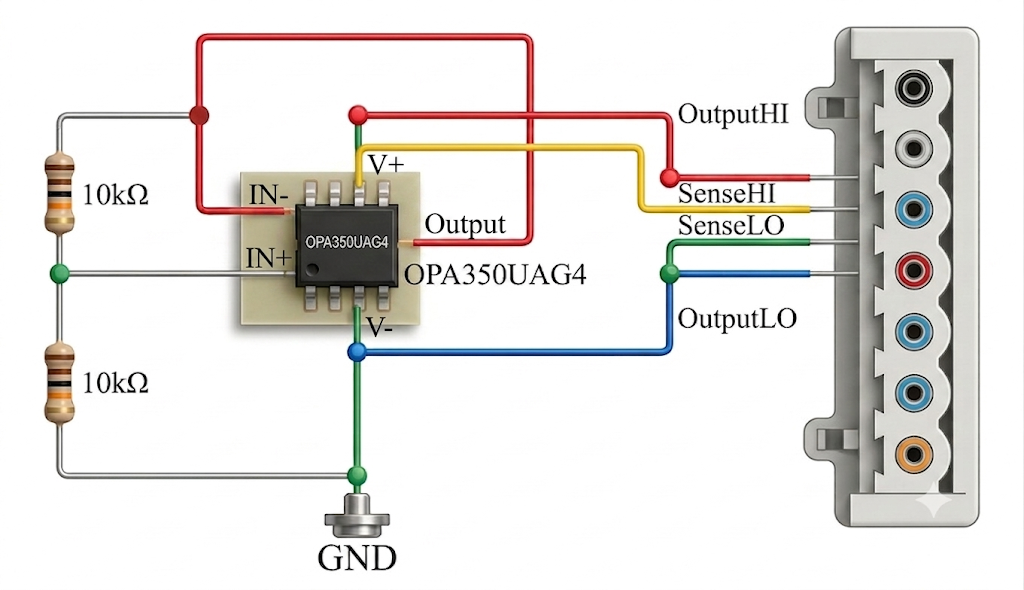

• SMU Force HI → 运放 V+ 引脚
• SMU Force LO → 运放 V- 引脚
• SMU Sense HI → 运放 V+ 引脚
• SMU Sense LO → 运放 V- 引脚
▍运放配置：
• 输出端（OUT）直接连接反相输入端（IN-）（构成电压跟随器）。
• 同相输入端（IN+）连接至电源中
点
（电阻分压，如2×10kΩ）。
▍FT3101参数设置：
• 模式：I-V曲线
• 扫描范围：0V~5.5V
• 扫描步进：0.1V
• 电流上限：0.05A
▍测试流程：执行运放输入电源从小到大的电压扫描，同时记录相应的电流值即静态电流Iq。

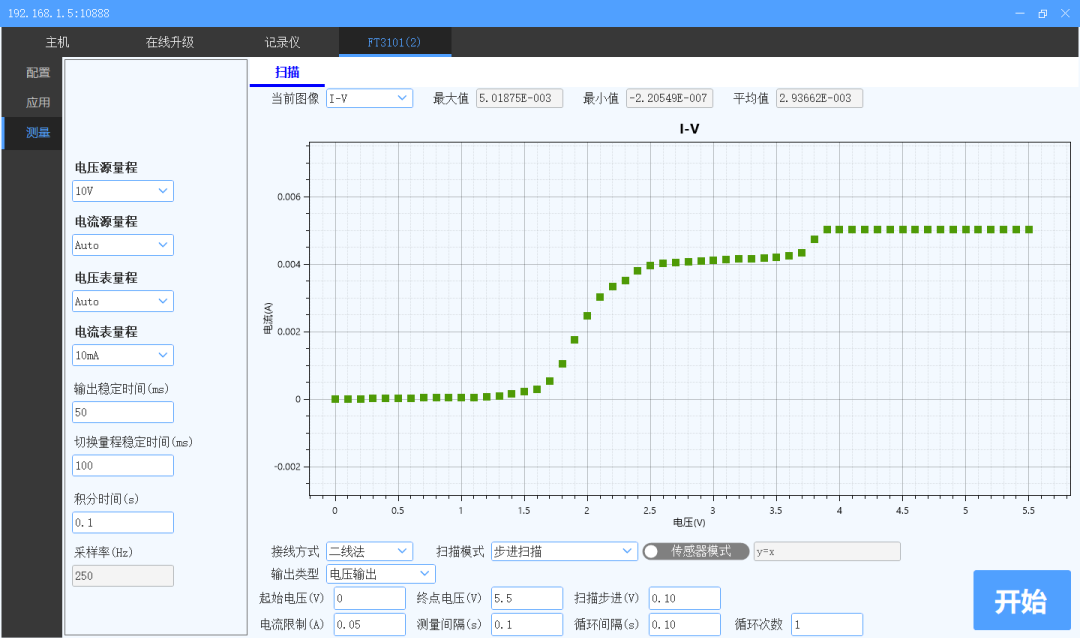

▍实测结果：在器件标称工作区间2.7V ~ 5.5V内，实测静态电流稳定在4~5mA，纹波极小。全程由一台FT3101完成供电激励与电流读取，无需改线。
✍输出特性需固定基极偏置，传统方案需双电源+示波器搭台。我们用FT3101测量 ，辅助电源给基极偏置。

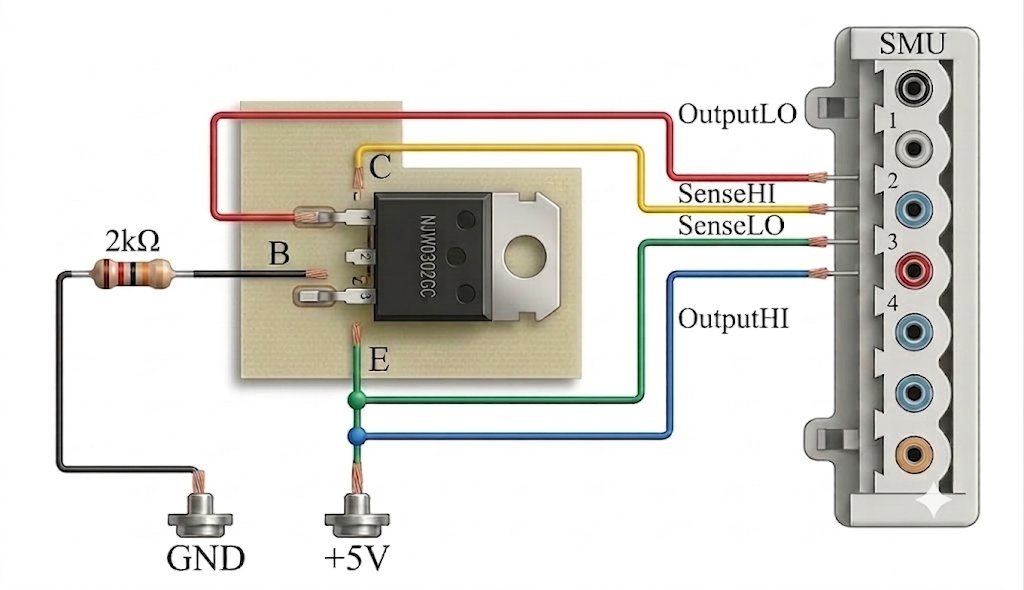

▍接线示意：
• SMU Force HI → 三极管E 极
• SMU Force LO → 三极管C 极
• SMU Sense HI → 三极管E 极
• SMU Sense LO → 三极管C 极
• 辅助电源：IT6322B
▍三极管配置：
• E极 辅助电源正极5V
• B极 2kΩ电阻 辅助电源负极GND
▍参数配置：
• 模式：I-V曲线
• 扫描范围：0V~10V
• 扫描步进：0.2V
• 电流限制：1A
▍测试流程：执行三极管VEC从小到大的电压扫描，同时记录相应的电流值即电流集电极 IC 。

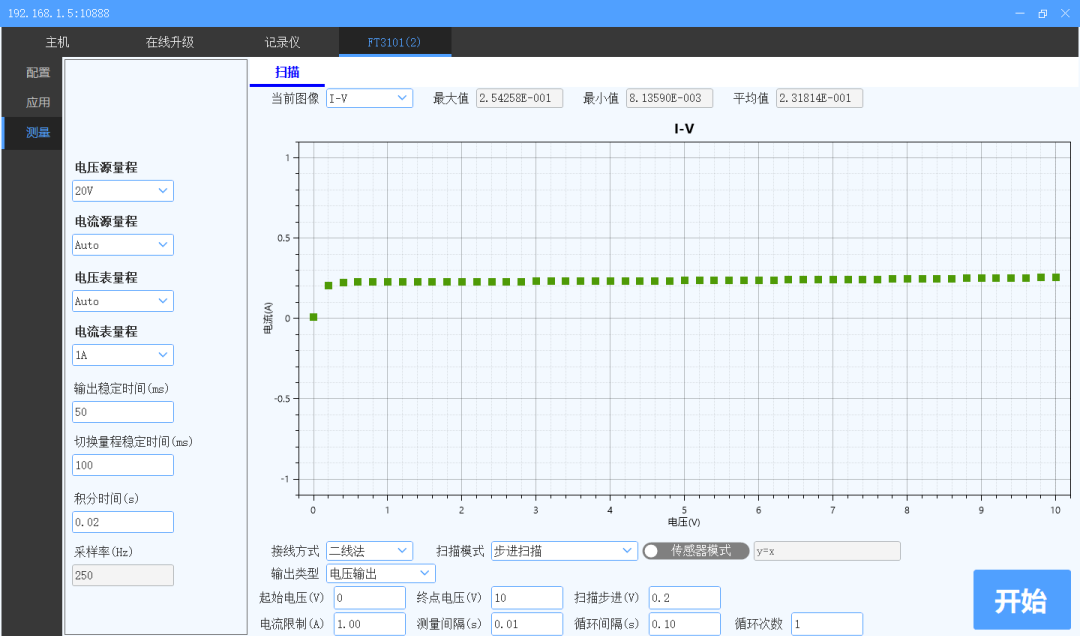

▍实测结果：曲线包含两个核心区域：
✦饱和区(VEC＜0.5V)：电流 IC从 0V 快速攀升
✦放大区(VEC＞0.5V)：曲线进入平坦平台。当IC=2.15mA，典型放大倍数hFE≈100时，电流平台稳定在IC≈0.2A附近，与器件Datasheet高度一致。
✍测试痛点：反向击穿测试稍有不慎就会因电流不受控烧毁B-E结。FT3101的四象限+限流保护在此场景下是核心安全机制。

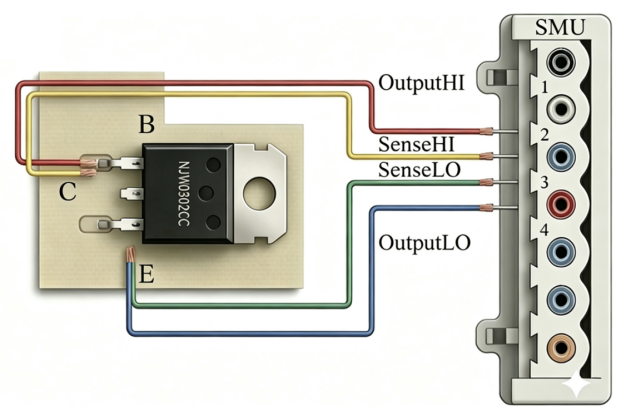

▍接线示意：
✦ SMU Force HI → 三极管 B 极
✦ SMU Force LO → 三极管 E 极
✦ SMU Sense HI → 三极管 B 极
✦ SMU Sense LO → 三极管 E 极
三极管C极悬空，辅助电源：IT6322B
▍参数设置：
• 模式：I-V曲线
• 扫描范围：0V~20V
• 扫描步进：0.2V
• 电流限制：1A
▍测试流程：执行三极管VBE从小到大的电压扫描，同时记录相应的电流值，当电流明显迅速上升时，B-E 结发生雪崩/齐纳击穿。

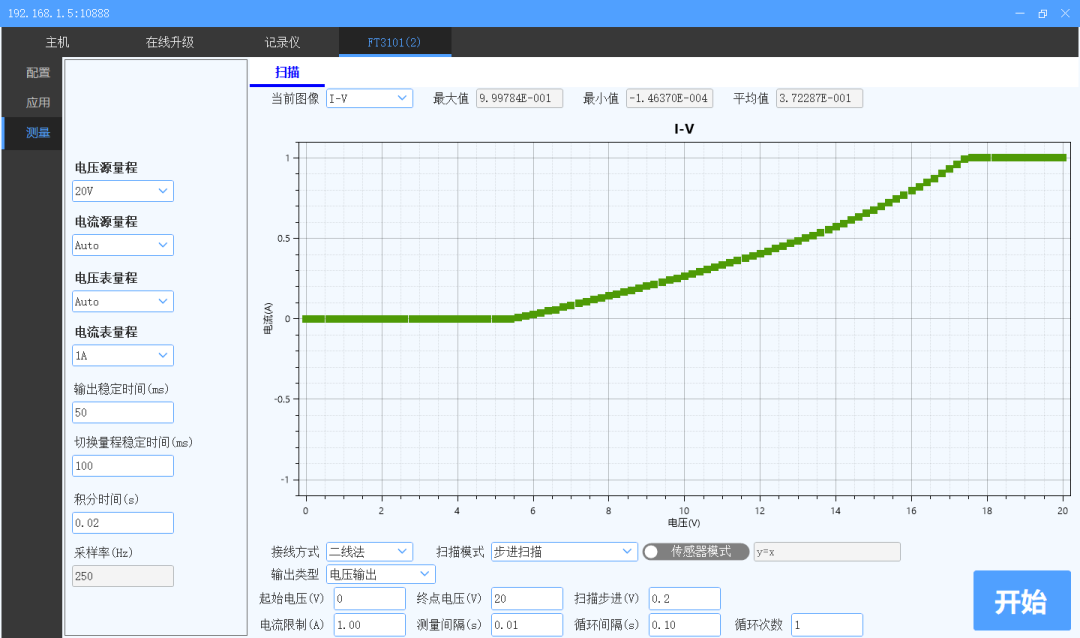

▍实测结果：
✦ 0V 至 ~5.0V 截止段：B-E 结处于反向截止状态，SMU 测得的漏电流几乎为 0。
✦ 5.0V 击穿拐点段：电压达到 5.0V 左右时，B-E 结发生雪崩/齐纳击穿，电流迅速上升并触及设置的电流限值，器件完好无损。实测击穿点精确吻合规格书标称的V(BR)EBO=5.0V.
✍写在最后：为什么推荐用FT3101做器件特性分析？
很多工程师习惯用“电源+表”拼凑测试链路，但在微安级漏电流、亚伏级导通压降和击穿边界探查中，接线复杂度和保护缺失往往是数据失真的主因。FT3101 凭借其四象限灵活工作模式（源/吸，电导/测流）以及精确的电流/电压保护限值（Compliance）机制，不仅能精准测量常规的静态参数，更能安全地探查器件的极限击穿边界，避免器件烧毁，正在成为模拟 IC 与分立半导体研发、质检必备的技术利器。如需获取文中4个案例的标准配置文件，欢迎在评论区留言或直接私信我们 👇
